產品詳情

?產品簡介

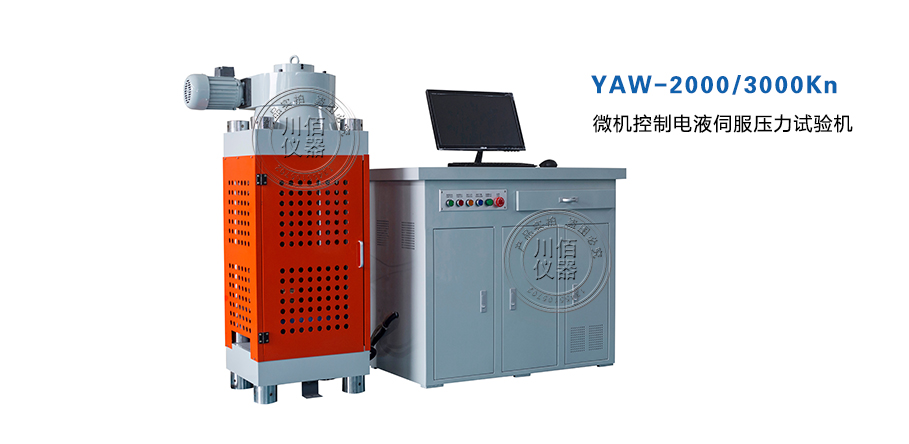

YAW-3000  型電液伺服壓力試驗機是采用了液壓動力源驅動，電液伺服控制技術， 計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成，最大試驗力 3000kN，試驗機準確度等級優于 1 級。

?YAW-3000 型電液伺服壓力試驗機能按照相應國家標準進行加荷速率設置并滿足標準加荷速率控制指標對水泥、混凝土等材料進行額定試驗力下的抗壓、抗折試驗， 具有負荷、時間及試驗曲線動態顯示及及時控制功能和最大試驗力保持功能。

?該試驗機是主機油源分體結構；適用于水泥、混凝土的抗壓試驗，配以適當?shù)膴A具和測量裝置可滿足混凝土的劈拉試驗、抗折試驗、靜壓彈性模量試驗。

?該試驗機及配件符合 GB/T2611、GB/T17671、GB/T16826、GB/T50081 標準要求。

?產品特點

?試驗機主機

?試驗機主機為四立柱空間架構，主體由底座、油缸、壓力傳感器、壓板、絲杠、光杠、蝸輪蝸桿傳動總成、升降電機、上橫梁等組成，整機剛性好，試驗過程穩定、操作方便。

?電動絲杠轉動調節壓縮空間，操作方便快捷。

?試驗機設計在美觀、便捷、安全方面有充分考慮，例如：平臺上方配置高韌性防護網，在試驗空間與操作者之間形成隔離，能夠有效保證操作者安全。光杠表面鍍鉻拋光，美觀、防銹。

?試驗機油源柜

?整體式油源柜，由液壓泵站、油源控制、測控系統、計算機等組成一體，內置軸向柱塞油泵輸出穩定、噪音低，油源柜集成度高，占地面積小，且操作、觀測方便。

?整個油源系統采用伺服閉環控制，配以數字閥、扭矩及轉速穩定的西門子電機、高精密閥板組等部件反應快、靈敏度高；系統實時監控負荷、應力等參數，具有跟蹤性、隨動性、可調性等功能特點，能夠實現全自動精確控制。

?測控系統

?測控系統包括數字閥，高精度傳感器，控制器及軟件，控制精度高，可靠性好。滿足 GB、ISO、ASTM 等標準對水泥、砂漿、混凝土等材料的試驗要求，并具有以下功能：具有力閉環控制功能；能實現等載荷速率加載或等應力速率加載；采用微機實現電子測量、自動完成試驗；計算機自動計算結果并打印報告；同時支持串口或以太網的通訊方式，可提供聯網數據接口。

?產品技術參數

?最大試驗力：3000kN；

?試驗機級別：1 級；

?試驗力示值相對誤差：±1%以內；

?試驗力測量范圍：1%-100%FS（全量程不分檔）；

?主機結構：四柱框架式；

?壓縮空間：340mm；

?活塞行程：80mm；

?試驗力加載速度：0.02%-2%FS/s；

?上壓板尺寸：265mm×265 mm；

?下壓板尺寸：360mm×285 mm；

?主機外形尺寸：750×500×1500 mm；

?控制柜外形尺寸：1100×550×900mm；

?整機功率：2.0kW（油泵電機 1.5kW）；

?整機重量：約 1640kg；

?產品標準配置

?YAW-3000 型電液伺服壓力試驗機主機框架，上下壓板組件一套；

?高精度壓力傳感器一個；

?聯想商用電腦 一臺；

?品牌噴墨打印機一臺；

?全數字閉環控制器一臺；

?電液伺服壓力試驗專用軟件（中文版）；

?油源一臺，包括：數字閥，軸向柱塞油泵，西門子電機，減壓閥，濾油器，卡套式管接頭，304 不銹鋼無縫鋼管，鍍鋅油箱，集成式強電控制箱。

?說明書、合格證等資料一套；
