產品詳情

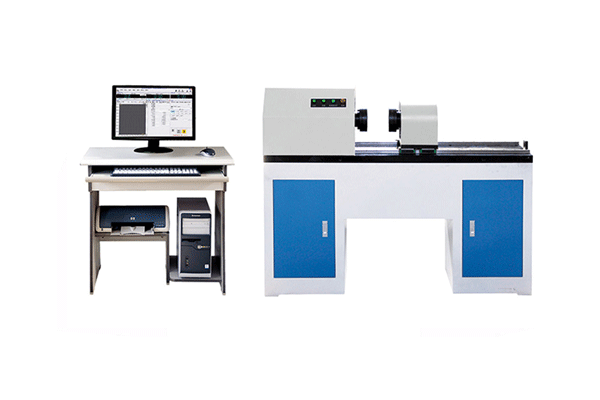

扭轉試驗機專用于鉆桿連接螺紋的扭轉強度檢測，可以測定扭矩、扭轉角、扭矩-扭轉角之間的關系，抗扭強度等技術指標，并有扭矩-扭轉角、扭矩-時間-扭轉角-時間等曲線。該機是由加載系統、液壓夾具、傳動系統、數字式數據采集處理系統及計算機測量控制系統等組成，計算機顯示各種試驗數據及試驗曲線，并對試驗結果進行數據處理。

該機采用硬齒面減速機傳動，這種減速機具有體積小、重量輕、加載均勻、穩定、無沖擊的特點。該機可實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定試驗速度及各種控制參數；可實時顯示試驗進程；可實時顯示試驗過程各種相關參數及曲線，光電編碼器采集試樣的扭轉角度。

整機利用全數字交流伺服控制系統及數字式數據采集處理系統，光電編碼器采集試樣的扭轉。

主    機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用精密重型直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，精度很高。

驅動系統：由全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。

傳動系統：采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。

測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

軟件操作：

自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；

測試過程：試驗過程及測量、顯示、分析等均由微機完成。

顯示方式：數據和曲線隨試驗過程動態顯示；

結果再現：試驗結果可任意存取，可對數據曲線再分析；

曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據，求取各種材料的試驗參數方便實用；

結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；
